How-To Convert An Electric Start/Stop Compressor to Dual Stage

INSTRUCTIONS FOR CONVERTING SINGLE STAGE COMPRESSORS TO DUAL STAGE

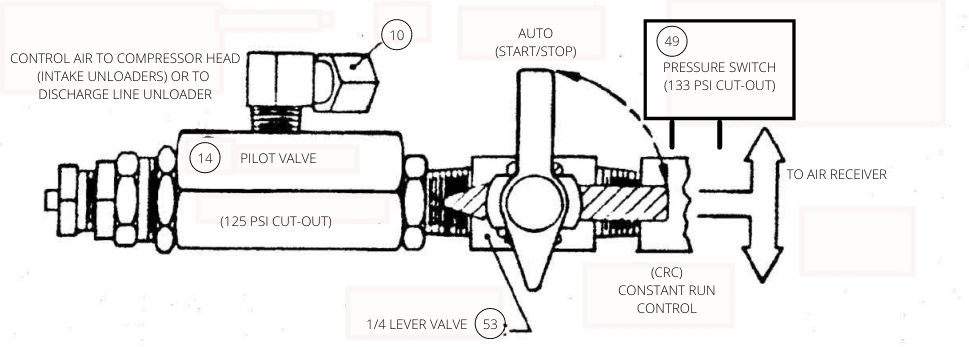

EMGLO DUAL CONTROL OPERATION

SINGLE STAGE DCS

TWO STAGE DCT (WITHOUT MAGNETIC STARTER)

A. PRESSURE SWITCH MUST BE SET AT APPROX. 8 PSI ABOVE PILOT VALVE CUT-OUT PRESSURE.

B. WHEN SWITCHING FROM "CRC" TO "AUTO", TANK PRESSURE WILL DROP TO APPROX. 25 PSI BELOW CUT-OUT PRESSURE BEFORE "AUTO" CONTROL TAKES OVER.

A.  PARTS KIT FOR CONVERTING FROM

CONSTANT RUN CONTROL TO DUAL

CONTROL (MODELS K & L)

ITEM     QTY     DESCRIPTION

52            1        1/4 TEE

53            1        1/4 LEVER VALVE

49            1        PCVL PRESSURE SWITCH

                          SET AT 133 PSI

15            2        1/4 x CL NIPPLE

47            1        1238T CHECK VALVE

11            1        1/2 x 3/8 FL CONN. (MODEL K)

                          5/8 x 3/8 FL EL  (MODEL L)

31            2        ROMEX CONN.

8              1        1/4 x 1/8 COMP. EL

50            1        12-2 ROMEX x 30"

48            1        1/4 COPPER TUBE x 42"

42            1         INSTRUCTION LABEL

1        COMPRESSOR PARTS LIST

1        ASSEMBLY PARTS LIST

1       1/4 x 2 NIPPLE (MODEL L)

1       1/4 NPT EL  (MODEL L)

NOTE: FOR AP MANIFOLD BLOCK #16 MUST BE
CHANGED FROM ORIGINAL ORIENTATION.

B.  PARTS KIT FOR CONVERTING FROM START-STOP
CONTROL TO DUAL CONTROL (MODEL K)

ITEM      QTY     DESCRIPTION

52            1         1/4 TEE

53            1         1/4 LEVER VALVE

14            1         PV PILOT VALVE
                           SET AT 125 PSI

15            2         1/4 x CL NIPPLE

8              2         1/4 x 1/8 COMP. EL

                1          L51 HEAD GASKET

                1          ?? HEAD ASSEMBLY

48            2          1/4 COPPER TUBING  x 42"

                                 1           INSTRUCTION LABEL

                                 1           COMPRESSOR PARTS LIST

                                 1           ASSEMBLY PARTS LIST

OR MODEL L WITH START-STOP CONTROL
ADDITIONAL ITEMS REQUIRED WITH B

ITEM     QTY       DESCRIPTION

 1           ?? HEAD ASSEMBLY

 1           L51 HEAD GASKET

 1           1/4 x 1/4 x 1/8 COMP. TEE

 1           1/4 COPPER TUBE x 24"
